水冷コンデンサの総合ガイド: 性能と寿命の向上

水冷コンデンサの基礎を理解する

水冷コンデンサは、高出力電子および電気システム内の熱エネルギー管理における重要な進歩を表しています。空冷式のコンポーネントとは異なり、これらの特殊なコンポーネントは水の優れた熱伝導特性を利用して過剰な熱を放散することで、最適な動作温度を維持し、要求の厳しいアプリケーションにおいて比類のない信頼性とパフォーマンスを保証します。

水冷コンデンサとは何ですか?

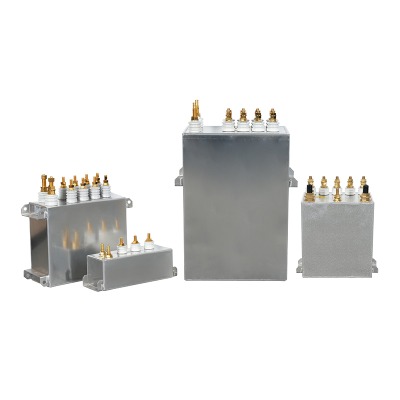

水冷コンデンサは、電気エネルギーを蓄積および放出するように設計された受動電子部品で、動作中に発生する熱を除去するために水を循環させる内部冷却機構が統合されています。この設計は、高リップル電流と急速な充放電サイクルによって重大な熱負荷が発生するアプリケーションでは最も重要です。熱負荷を放置すると、誘電体材料が劣化し、等価直列抵抗 (ESR) が増加し、最終的には早期故障につながる可能性があります。その中心原理は、水が空気に比べて比熱容量と熱伝導率がはるかに高く、はるかに効率的に熱を吸収し、運び去ることができるという事実にかかっています。

この構造には通常、コンデンサ要素 (電極と誘電体の組み合わせ) を含む金属ハウジング (多くの場合銅またはアルミニウム) が含まれます。このハウジングは、冷却剤が発熱部品のすぐ近くを流れることを可能にする内部迷路またはチャネルを備えて設計されています。入口ポートと出口ポートは、外部冷却システムに接続できるように取り付けられています。このアセンブリ全体は気密封止されており、冷却剤がコンデンサ素子に漏れたり、その逆の漏れが防止されます。冷却剤の選択はさまざまです。脱イオン水はその優れた熱特性と低い電気伝導率により一般的ですが、凍結や腐食を防ぐためにグリコールまたは他の防止剤との混合物が使用されることがあります。

コンデンサ機能における冷却の重要な役割

熱はコンデンサにとって主な敵です。コンデンサの寿命は動作温度に反比例します。定格温度を 10 ℃ 上回るごとに、通常、動作寿命は半分になります。このアレニウスの故障率の法則は、効果的な熱管理の重要性を強調しています。水冷コンデンサでは、アクティブ冷却システムがこの熱劣化に直接対抗します。コア温度を安全な範囲内に維持することで、これらのコンデンサは次のことが可能になります。

• 定格を下げることなく、より高いリップル電流定格を維持します。
• 安定した静電容量と ESR 値を長期間維持します。
• 周囲温度が高い環境でも確実に動作します。
• 同様の定格の空冷ユニットと比較して、大幅に長い耐用年数を実現します。

そのため、障害が避けられないシナリオや、パッシブな冷却方法では不十分なシナリオでは、これらが不可欠になります。

容量性システムに水冷を実装する主な利点

水冷技術をコンデンサに統合すると、システムレベルの改善に直接つながる多くのメリットがもたらされます。これらの利点は、スペースが限られ効率が最優先される高電力密度アプリケーションで最も顕著になります。

優れた熱管理と電力密度

最大のメリットは放熱性の劇的な向上です。水の熱伝導率は空気の約 25 倍、比熱容量は約 4 倍です。これは、水冷システムがはるかに少ない体積流量で同じ量の熱を除去でき、冷却剤自体の温度上昇が低いことを意味します。その結果、 水冷コンデンサ ハイパワーインバーター用 システムは、同じ電力を処理しながらよりコンパクトになるように設計したり、同じフォーム ファクタで大幅に高い電力を処理したりできます。これは、システム全体の電力密度の全体的な増加につながり、再生可能エネルギー インバーターや産業用モーター ドライブなどの現代のエレクトロニクスにとって重要な要素です。

信頼性と動作寿命の向上

常に低い動作温度を維持することにより、水冷コンデンサが受ける熱ストレスが軽減されます。電解質の蒸発と誘電体の徐々に劣化を引き起こす電気化学プロセスは大幅に遅くなります。これにより、時間の経過とともに、静電容量や ESR などの重要なパラメータのドリフトが遅くなります。たとえば、標準的なコンデンサでは 85°C で 10,000 時間後に静電容量の 20% の損失が見られる場合がありますが、55°C で動作する水冷式の同等品では同じ期間後にわずか 5% の損失しか示さない可能性があり、コンポーネントの耐用年数が効果的に 2 倍または 3 倍になり、交換頻度が減ることで総所有コストが削減されます。

アプリケーションに適した水冷コンデンサの選択

適切な水冷コンデンサの選択は、電気的、熱的、機械的パラメータを慎重に考慮する必要がある微妙なプロセスです。選択を誤ると、パフォーマンスが不十分になったり、システム障害が発生したりする可能性があります。

重要な電気パラメータ

主な電気仕様は、静電容量 (µF)、定格電圧 (VDC)、およびリップル電流 (Arms) のままです。ただし、冷却すると、リップル電流能力が大幅に向上します。さまざまな冷却剤流量および温度でのリップル電流定格を理解するには、メーカーのデータシートを参照することが重要です。の 低ESR水冷コンデンサ 低 ESR により固有の発熱 (I²R 損失) が最小限に抑えられ、冷却システムの作業が容易になり、全体の効率が向上するため、周波数変換器や誘導加熱などのアプリケーションで特に求められています。さらに、静電容量値は、アプリケーションの意図された周波数および温度範囲にわたって安定している必要があります。

熱的および機械的考慮事項

コンデンサ コアから冷却剤までの熱抵抗 (Rth) が重要な性能指数です。 Rth が低いほど、熱をより効果的に冷却剤に伝達する、より効率的な設計であることを示します。このパラメータは、内部構造、使用される材料、冷却剤の流量によって異なります。コンデンサ全体の必要な流量と圧力降下は、既存の冷却システムのポンプと互換性がある必要があります。物理的に、コネクタのタイプ (ホース用のネジ付きポート) とその方向は、システムのレイアウトと互換性がある必要があります。たとえば、 誘導加熱用小型水冷コンデンサ 適切な電気仕様だけでなく、誘導加熱電源の狭くなりがちな部分に適合するフォームファクターも必要です。

水冷コンデンサの多様な産業用途

水冷コンデンサの独自の利点により、水冷コンデンサは、重負荷産業の幅広い分野で選ばれるコンポーネントとなっています。低温を保ちながら極度の電気的ストレスに対処する能力が、多くの最新テクノロジーの信頼性を支えています。

パワーエレクトロニクスと再生可能エネルギー

再生可能エネルギーの分野では、大規模な太陽光発電および風力インバータが DC 電力をグリッド互換の AC 電力に変換します。このプロセスには、高いスイッチング周波数と DC リンク コンデンサのかなりのリップル電流が含まれます。ここ、 水冷DCリンクコンデンサ 安定性と寿命を確保するためにユニットが配備されています。高リップル電流に対応しながら、統合された冷却機能により安定した温度に保たれ、熱暴走を防止し、最小限のメンテナンスで数十年にわたる信頼性の高いサービスを保証します。これは、洋上風力発電所のような遠隔地でアクセスできない設備にとって非常に重要です。

工業用加熱および溶解プロセス

誘導加熱および溶解システムは、高周波 (kHz から MHz) および非常に高い電力レベル (多くの場合メガワット単位) で動作します。これらのシステムの共振回路で使用されるタンク コンデンサは、膨大な電流と強力な電磁場にさらされます。アン 工業用溶解炉用水冷コンデンサ この過酷な環境向けに特別に設計されています。その堅牢な構造と効率的な冷却により、極度の電気的および熱的ストレス下での絶縁破壊が防止され、金属の溶解、鍛造、熱処理を行う鋳造工場や金属加工工場での継続的な稼働が可能になります。

医療および科学機器

高出力アプリケーションは重工業に限定されません。磁気共鳴画像法 (MRI) 装置や粒子加速器などの機器には、非常に安定した強力な電気システムが必要です。水冷コンデンサは、このような機器の傾斜増幅器や RF 増幅器で使用されており、正確な診断と科学的測定を保証するために、その安定性と信頼性は譲れないものです。

比較分析: コンデンサの水冷と空冷

水冷コンデンサの価値提案を真に理解するには、従来の空冷方式と直接比較することが不可欠です。違いは大きく、システムの設計と運用のほぼすべての側面に影響を与えます。

次の表は、これら 2 つの冷却方法の主な違いをまとめたものです。

表が示すように、選択は一般的にどちらが優れているかということではなく、特定のアプリケーションにどちらがより適切であるかによって決まります。水冷は、パワーと信頼性の限界を押し上げるための明確な選択肢です。

インストール、メンテナンス、およびシステム統合のベスト プラクティス

水冷コンデンサの利点と寿命を最大限に引き出すには、適切な設置とこまめなメンテナンスが最も重要です。これらの側面を無視すると、漏れ、詰まり、腐食、致命的な故障が発生する可能性があります。

適切な設置テクニック

機械的取り付けはしっかりと行う必要がありますが、溶接やシールに応力がかかる可能性があるため、コンデンサのハウジングを変形させてはなりません。取り付け金具については、メーカー指定のトルク値に従うことが重要です。配管接続には細心の注意が必要です。適切なシール (O リング、ワッシャーなど) を使用し、ポートを損傷する可能性があるフィッティングを締めすぎないようにしてください。コンデンサは、システムの充填中に内部チャネルから空気が簡単に排出できるように配置する必要があります。理想的には、ポートは垂直上向きに配置する必要があります。冷却ループには、コンデンサの狭い内部通路を詰まらせる可能性のある微粒子を捕捉するフィルタを含める必要があります。

継続的なメンテナンスとモニタリング

予防メンテナンスのスケジュールは不可欠です。冷却剤は、pH レベル、導電率、阻害剤の存在などの品質を定期的にチェックする必要があります。冷却液が劣化すると内部の腐食やメッキが発生し、冷却効率が大幅に低下したり、電気的ショートが発生したりする可能性があります。システムを定期的にフラッシュし、新しい適切な冷却剤 (防食添加剤を含む脱イオン水など) を再充填する必要があります。すべてのホース、クランプ、継手に摩耗、亀裂、漏れの兆候がないか定期的に検査してください。コンデンサに出入りする冷却剤の温度を監視すると、貴重な診断情報が得られます。デルタ T (温度差) の上昇は、詰まりやポンプの問題による流量の減少、あるいはコンデンサ自体からの発熱の増加を示し、差し迫った故障の可能性を示している可能性があります。

水冷コンデンサシステムの一般的な問題のトラブルシューティング

完璧な設計と設置を行ったとしても、問題が発生する可能性があります。一般的な問題を診断する方法を理解することが、ダウンタイムを最小限に抑える鍵となります。

冷却液漏れの特定と解決

漏れは最も即時的かつ明らかな故障モードです。冷却液が検出された場合は、電気部品への損傷を防ぐためにシステムを直ちにシャットダウンする必要があります。すべての外部接続と電源のコンデンサ本体を目視検査します。継手での軽度の漏れは、接続を締めるかシールを交換することで解決できることがよくあります。ただし、漏れがコンデンサ本体自体からのもの（亀裂または溶接不良）の場合は、ユニットを交換する必要があります。メンテナンス中に冷却ループに圧力テスターを使用すると、すぐには見えない遅い漏れを特定するのに役立ちます。

冷却性能の低下への対処

コンデンサが通常より高温になっている場合、根本原因はコンデンサではなく冷却システムに関連していることがよくあります。まず、冷却液の流量を確認します。フィルターの詰まり、ポンプの故障、またはループ内のエアロックにより、流量が大幅に減少する可能性があります。次に、冷却剤の品質を確認します。導電率が高く汚れたクーラントや生物学的増殖により、内部表面にスケールが堆積し、断熱材として機能する可能性があります。外部熱交換器 (ラジエーター) も検査して、効果的に熱を環境に放出していることを確認する必要があります (ほこりが詰まっていないかなど)。これらすべてが除外されると、コンデンサ自体が故障し、等価直列抵抗 (ESR) の増加として現れ、同じ電流に対してより多くの熱が発生する可能性があります。コンデンサの ESR を測定すると、これを確認できます。

コンデンサ冷却技術の将来

の進化 水冷コンデンサ 高出力、小型サイズ、およびより優れた信頼性に対する絶え間ない需要に後押しされて、現在も継続中です。将来のトレンドは、スマートモニタリング機能をコンデンサアセンブリに直接統合する方向に向かっています。内部温度、圧力、さらには ESR をリアルタイムで測定するセンサーは、予知保全データを提供し、ダウンタイムが発生する前に差し迫った問題をシステム コントローラーに警告します。さらに、本質的に損失が低く、温度耐性が高い新しい誘電体材料の研究は、高度な冷却技術と相乗的に機能して、次世代の超高出力容量性エネルギー貯蔵ソリューションを生み出すでしょう。
