DCフィルムコンデンサへの包括的なガイド：選択、アプリケーション、および利点

DCフィルムコンデンサとそのコア機能を理解する

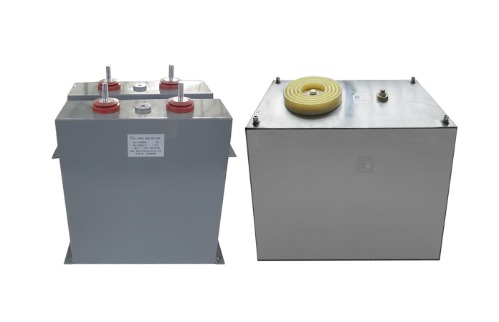

DCフィルムコンデンサは、直接電流（DC）回路で使用するために特異的に設計されたパッシブ電子コンポーネントの重要なカテゴリを表しています。電解系​​の対応物とは異なり、これらのコンデンサは、細い金属化または箔電極を装備した誘電体として薄いプラスチック膜を利用しています。この基本的な構造は、有名な安定性、信頼性、優れた電気的特性の原因です。それらは、フィルタリングやノイズ抑制からエネルギー貯蔵やスナッバー回路まで、膨大なアプリケーションで不可欠です。用語 DCフィルムコンデンサ製造 これらのコンポーネントの正確なエンジニアリングと製造に特化した専門生産施設を意味し、最新の電子機器の厳しい要件を満たすために厳しい品質管理に焦点を当てています。これらのコンデンサの固有の特性を理解することは、あらゆる設計においてそれらの潜在能力を活用するための最初のステップです。

重要な電気特性

DCフィルムコンデンサの性能は、選択プロセス中にエンジニアが慎重に検討する必要があるいくつかの重要な電気特性によって定義されます。これらのパラメーターは、コンデンサが回路内でどのように動作するか、および運用寿命全体で意図した機能を効果的に実行するかどうかに直接影響します。

• 静電容量の価値と寛容： これは、コンデンサが保存できる電気エネルギーの量を示します。フィルムコンデンサは、通常、ピコファラッド（PF）からマイクロファラッド（μF）まで、幅広い値で利用できます。耐性は、指定された公称静電容量値からの許容偏差を指定します。これは、多くの場合、フィルムタイプで緊密になります（例：±1％、±5％）。
• 定格電圧（DC作業電圧）： これは、故障を危険にさらすことなくコンデンサに適用できる最大連続DC電圧です。長期的な信頼性を確保するために、トランジェントまたはスパイクを含む回路の最大予想電圧を超える電圧定格を持つコンデンサを選択することが重要です。
• 散逸係数（DF）またはtanδ： このパラメーターは、コンデンサ内の固有のエネルギー損失を測定します。散逸因子が常に望ましいことが常に望ましいです。これは、より高い効率と自己食事が少ないことを示しています。これは、高周波または高出力アプリケーションで特に重要です。
• 断熱抵抗（IR）： これにより、誘電率が漏れ電流に対する抵抗を測定します。断熱性の高い抵抗は、高品質のフィルムコンデンサの特徴であり、時間の経過とともに漏れによるエネルギー損失を最小限に抑えることを保証します。
• 同等のシリーズ抵抗（ESR）： 通常、フィルムコンデンサは非常に低いものの、ESRは、すべての損失を説明するコンデンサとの直列の有効抵抗です。低ESRは、電源を切り替えるなど、高リップル電流を含むアプリケーションにとって重要です。

プロジェクトに適したDCフィルムコンデンサを選択します

最適なDCフィルムコンデンサを選択することは、単に容量と電圧の定格を一致させるだけでなく拡張する微妙なプロセスです。これには、アプリケーションの環境、電気ストレス、性能の期待を深く理解することが含まれます。選択が誤っていると、早期障害、回路の誤動作、または非効率的な動作につながる可能性があります。したがって、プロジェクトの特定の要求に対する異なる誘電膜の利点と制限を比較検討し、体系的なアプローチが必要です。このセクションでは、重要な意思決定要因を案内し、選択プロセスを自信を持ってナビゲートし、選択したコンポーネントが概略図に適合するだけでなく、実際の操作にも優れていることを確認するのに役立ちます。

一般的な誘電膜タイプの比較

誘電体として使用されるプラスチックフィルムのタイプは、さまざまなDCフィルムコンデンサの主要な差別化要因です。各素材は、コスト、サイズ、電気特性、温度安定性の間のユニークなトレードオフセットを提供します。次の表は、業界で使用される最も一般的な誘電体フィルムの比較概要を示しています。この比較は、誘電体がコンデンサの基本的な動作を決定するため、情報に基づいた選択をするために不可欠です。

以下の表は、ポリエステル（PET）、ポリプロピレン（PP）、ポリエチレンナフタレート（PEN）、およびポリフェニレン硫化物（PPS）フィルムの重要な違いの概要を示しています。たとえば、ポリエステルは、汎用DCアプリケーションのコストとパフォーマンスのバランスを良好にしていますが、ポリプロピレンは、散逸因子が非常に低いため、高周波および高出力の使用に優れています。逆に、ポリエチレンナフタレートはポリエステルよりも優れた温度安定性を提供し、より要求の厳しい環境に適しています。

この詳細な比較は、単一の「最高の」誘電体がないことを示しています。選択は完全にアプリケーションに依存します。これらの材料特性を理解することは、評判の良い作業の基本的な側面です DCフィルムコンデンサ製造 、適切な素材をクライアントのニーズに合わせることに焦点を当てています。

環境および運用上の考慮事項

電気仕様を超えて、物理的な動作環境は、DCフィルムコンデンサの長寿と信頼性において極めて重要な役割を果たします。周囲温度、湿度、機械的ストレス、はんだ状態などの要因は、細心の注意を払って評価する必要があります。

• 温度範囲： すべてのコンデンサは、特定の動作温度範囲に対して定格されます。この範囲には、定常状態の動作温度と機器内の潜在的な熱スパイクの両方が含まれるようにすることが重要です。評価を超えた温度への長期にわたる曝露は、コンポーネントの寿命を大幅に短くします。
• 湿度と過酷な環境：
• 高湿度または腐食性雰囲気にさらされる用途には、堅牢なカプセル化（例：エポキシ樹脂コーティング、密閉された金属症例など）を備えたコンデンサが湿気の浸潤を防ぐために必要です。
• 機械的堅牢性： コンデンサの構築は、その用途に固有の機械的振動とショックに耐える必要があります。たとえば、自動車または航空宇宙システムのコンデンサには、破損を防ぐために特別に設計されたリードと内部建設が必要です。
• 可燃性要件： 安全性が批判的なアプリケーションでは、コンデンサが成分の故障の場合に火の伝播を防ぐために、特定の可燃性評価（UL 94 V-0など）に準拠する必要がある場合があります。

これらの考慮事項に前もって対処することは重要です DCリンクフィルムコンデンサを選択する方法 長期的な信頼性のために、選択したコンポーネントが最終製品の予想寿命全体で一貫してパフォーマンスを発揮するようにします。

最新の電子機器の主要なアプリケーションとユースケース

DCフィルムコンデンサが提供するプロパティのユニークな組み合わせにより、電子システムの多様なスペクトルで選択されたコンポーネントになります。高電圧を処理し、低損失を示し、さまざまな条件下で安定性を維持する能力は、他のコンデンサテクノロジーで達成が困難な機能を解き放ちます。電力の変換と制御から信号の正確な処理まで、これらのコンデンサは、産業全体の技術的進歩を静かに可能にしています。このセクションでは、最も重要なアプリケーション領域を掘り下げ、これらの用途を深く理解することが、デザインエンジニアまたは調達スペシャリストが作業するために不可欠である理由を示しています。 DCフィルムコンデンサ製造 .

電源および変換システム

おそらく、DCフィルムコンデンサの最も広範なアプリケーションエリアは、パワーエレクトロニクス内です。それらは、スイッチモード電源（SMPS）、インバーター、コンバーター、およびモータードライブの基本的なコンポーネントです。これらのシステムでは、効率的で安定した動作に不可欠ないくつかの重要な機能を実行します。

• DC-Linkコンデンサ： DCをACまたは異なるDC電圧に変更するインバーターとコンバーターでは、DC-Linkコンデンサが整流器とインバーターステージの間に配置されます。その主な役割は、高リップル電流を吸収して供給することにより、DCバスの電圧を安定させ、それにより電圧の変動を最小限に抑えることです。これは、ESRとESLの低いコンデンサが過度の加熱なしで高いリップル電流を処理する必要がある厳しいアプリケーションです。
• 入力/出力フィルタリング： フィルムコンデンサは、電源の入力段階と出力段階の両方で使用され、電磁干渉（EMI）と高周波ノイズを除外します。これにより、電磁互換性（EMC）規制へのコンプライアンスが保証され、敏感なダウンストリームコンポーネントにクリーンパワーが提供されます。
• スナバーサーキット： Snubberコンデンサは、IGBTやMOSFETなどのスイッチングデバイス全体で使用され、電圧の上昇率（DV/DT）を制限し、スイッチング遷移中に発生する電圧スパイクを抑制することにより、これらの半導体を保護します。このアプリケーションには、優れた自己修復特性と高いパルス処理機能を備えたコンデンサが必要です。

の選択プロセス 高電圧DCフィルムコンデンサアプリケーション パワーエレクトロニクスでは、特に厳格で、パルス強度、RMS電流処理、および熱管理に焦点を当て、重要なインフラストラクチャにおける揺るぎない信頼性を確保しています。

高度およびニッチアプリケーション

主流のパワーエレクトロニクスを超えて、フィルムコンデンサの優れた特性により、パフォーマンスを危険にさらすことができないいくつかの高度なニッチフィールドでの使用が可能になります。

再生可能エネルギーシステム

太陽光発電（PV）インバーターおよび風力タービンコンバーターでは、DCリンク回路でDCフィルムコンデンサが使用されています。彼らは、変動する電力レベルの下で、そして多くの場合挑戦的な環境条件で何十年も確実に動作しなければなりません。彼らの長寿命と安定性により、メンテナンスと交換が費用がかかり、望ましくないこれらのグリーンエネルギーアプリケーションにぴったりです。

電気およびハイブリッド車（EV/HEV）

電気自動車のパワートレインは、高性能DCフィルムコンデンサに大きく依存しています。それらは、モーターを駆動するメイントラクションインバーター、オンボードチャージャー、およびDC-DCコンバーターで使用されます。ここでは、フードの高温環境の下で例外的なパフォーマンスを発揮し、一定の振動に耐える機械的完全性を備えている必要があります。これは問題がある重要な領域です 高周波のためのフィルムコンデンサ対セラミックコンデンサ 静電容量の安定性と電圧処理が高いため、フィルムタイプを支持して落ち着きます。

パルス電力と医療機器

除細動器、MRIマシン、レーザーシステムなどのアプリケーションには、非常に短い時間で非常に大量のエネルギーを排出できるコンデンサが必要です。多くの場合、金属化された電極設計を備えた特殊なDCフィルムコンデンサは、これらの激しいパルス排出需要を安全かつ繰り返し満たすように設計されています。

代替コンデンサテクノロジーに対する利点

回路を設計するとき、エンジニアは、主にセラミック、電解（アルミニウムおよびタンタル）、およびフィルム、いくつかのコンデンサ技術から選択できます。それぞれにその場所がありますが、DCフィルムコンデンサは、多数のシナリオで好ましいソリューションにする魅力的な一連の利点を提供します。これらの利点を理解することは、彼らの価値提案を評価するための鍵であり、パフォーマンス、寿命、安全が最重要であるデザインの仕様を正当化します。この比較分析では、フィルムコンデンサが代替案よりも優れている理由を強調し、選択のより明確な根拠を提供します。

フィルム対セラミックコンデンサ（MLCC）

多層セラミックコンデンサ（MLCC）は、小型と優れた高周波応答に人気があります。ただし、多くのDCアプリケーションでは、フィルムコンデンサは明確な利点を保持します。 高周波のためのフィルムコンデンサ対セラミックコンデンサ 電源アプリケーション。

• 静電容量の安定性： セラミックコンデンサ、特にクラス2の誘電体（X7R、X5Rなど）で作られたコンデンサは、適用されたDCバイアス電圧と温度で有意な容量変化を示します。フィルムコンデンサ、特にポリプロピレンは、さまざまな電気的および環境条件の下で非常に安定した静電容量値を提供します。これは、タイミング、フィルタリング、および共鳴回路に重要です。
• 電圧処理： 高電圧MLCCが存在しますが、フィルムコンデンサは一般により容易に入手可能であり、高電圧DCアプリケーションで費用対効果が高くなります（たとえば、500Vを超える）。また、セラミックコンデンサを悩ませるマイクロフォニクスと圧電効果には悩まされていません。
• 信頼性と障害モード： フィルムコンデンサは、「自己治癒」特性で知られています。そこでは、局所的な誘電性破壊が周囲の金属化を蒸発させ、断層を分離し、コンデンサの機能を継続できるようにします。セラミックコンデンサは短絡に失敗する可能性があり、これは回路にとって壊滅的なものです。

フィルム対電解コンデンサ

アルミニウム電解コンデンサは、多くの場合、体積あたりの高い静電容量と費用対効果のために選択されます。それにもかかわらず、フィルムコンデンサはいくつかの重要な領域でそれらを上回り、より要求の厳しいアプリケーションでの使用を正当化します。

• 長寿と生涯： 電解コンデンサの寿命は限られており、電解質が徐々に乾燥するため、数千時間で定量化されることがよくあります。液体電解質を持たないフィルムコンデンサは、通常は100,000時間を超える非常に長い運用寿命を誇り、同じ方法で摩耗メカニズムの対象ではありません。
• 電気性能： フィルムコンデンサは、広い周波数範囲ではるかに低い同等の直列抵抗（ESR）と低い散逸係数を持っています。これにより、リップル電流が高くなるアプリケーションにより、熱の生成が低下し、システム全体の効率が向上するアプリケーションにより、はるかに効率的になります。
• 極性と信頼性： 電解コンデンサは極性化されます。つまり、正しいDC極性に接続する必要があります。そうしないと、失敗します。フィルムコンデンサは非極性化されており、設置を簡素化し、誤った偏光障害のリスクを排除します。さらに、フィルムコンデンサの堅牢な構造により、ショックや振動の影響を受けにくくなります。

この分析は、その理由を強調しています 長寿命DCパワーフィルムコンデンサ 産業用自動化や再生可能エネルギーインフラストラクチャなどの要件は、映画技術が電解よりも明確な選択です。

信頼性と長期的なパフォーマンスを確保します

高品質のDCフィルムコンデンサを指定することは、成功するデザインの方程式の一部にすぎません。製品の意図された寿命にわたってその信頼性を確保するには、脱線、設置、および運用条件に慎重に注意する必要があります。フィルムコンデンサの固有の堅牢性は、不適切な使用によって損なわれる可能性があり、容易に防止される可能性のあるフィールド障害につながります。このセクションでは、電子システム内のこれらのコンポーネントのパフォーマンスと寿命を最大化するためのベストプラクティスと重要な考慮事項の概要を説明します。これらのガイドラインを順守することは、評判の良いすべての人が擁護する実践です DCフィルムコンデンサ製造 耐久性のある信頼できる製品を構築するために不可欠です。

電圧と温度誘導の重要な慣行

断言は、信頼性を高め、サービス寿命を延ばすために、最大定格制限を下回るコンポーネントを操作する慣行です。 DCフィルムコンデンサの場合、DERETINTの2つの最も重要なパラメーターは電圧と温度です。

• 電圧ターニング： コンデンサの定格DC電圧に少なくとも20％の派生係数を適用することは、標準的で強く推奨される慣行です。たとえば、100V DCの定格コンデンサを、アプリケーションでは80Vを超える連続電圧にかけないでください。このマージンは、電圧の過渡現象、スパイク、および長期の誘電体摩耗を占め、誘電性破壊の確率を大幅に減らします。
• 温度偏差： 同様に、コンデンサは、最大定格温度を大きく下回る温度で動作する必要があります。コンデンサのコア温度（周囲温度とリップル電流からの内部加熱）を最大定格より10〜20°C以下に保つと、運用寿命が劇的に増加する可能性があります。経験則として、動作温度の10°Cの低下ごとに、フィルムコンデンサの寿命は約2倍になります。

理解と実装 テストする方法 DCフィルムコンデンサ 失敗のため 堅牢な品質保証プロセスの一部ですが、慎重なderによる失敗を防ぐことは、はるかに効果的な戦略です。

取り扱い、保管、はんだ付けの推奨事項

物理的な取り扱いとアセンブリプロセスは、フィルムコンデンサのパフォーマンスにも影響を与える可能性があります。メーカーのガイドラインを次のようにすることが最重要です。

• 機械的ストレス： コンデンサボディ、特に過度の曲げまたは機械的ストレスに導くのを避けてください。ラジアルリードコンデンサの場合、内部接触の損傷を避けるために、カプセル化から指定された距離（3〜5 mmなど）よりもリードを曲げる必要があります。
• ストレージ条件： フィルムコンデンサは、涼しく乾燥した環境に保管する必要があります。それらはMLCCよりも吸湿性が低いですが、高湿度への長時間の曝露はまだ望ましくありません。サーフェスマウントデバイスの場合、リフローのはんだ中に「ポップコーニング」を防ぐために、メーカーの水分感度レベル（MSL）命令に従うことが重要です。
• はんだ付けプロファイル： メーカーのデータシートで提供される推奨はんだ付け温度と時間プロファイルを厳密に固めます。波やリフローのはんだ中に過剰な熱が損傷し、内部構造を損傷し、プラスチックフィルムの誘電体を溶かし、コンデンサの性能を永久に分解します。
