技術データ：
| 基準 | GB/T 17702 IEC61071 ISO9001 |
| 電圧 | 最大1800ボルトDC |
| 電力範囲 | 最大10000μf |
| 冷却 | 水冷 /空気冷却 |
| 取り付け | 水平 /垂直 |
| ケーシング | アルミニウム /ステンレス鋼 |
| ケースデザイン | 隔離（死んだ） /ライブケース |
| 保護 | 圧力スイッチ |
| 周囲の気温 | -20/ 50℃ |
| 静電容量耐性 | -5/ 10％ |
| 水流 | 6L/min |
| マックス。入口水温 | 30℃ |
| マックス。出口の水温 | 45℃ |
| 冷却水は不純物のない軟水である必要があり、pH値は6〜9でなければなりません | |
| すべてのコンデンサは、派遣する前に何度もテストされました。 | |
| シーリングテスト | 漏れなし |
| 冷却パイプのシーリング | 漏れなし |
| 2つの端子間の電圧テスト | 定格電圧の1.5倍のDC 10秒間 |
| 端子とシェル間の電圧テスト | 定格電圧の2倍のAC、最小電圧2kVで1分間 |
| 静電容量テスト | -5-10％ |
| コンデンサの損失角の接線（20℃） | 20℃で0.0012未満の損失接線タンδ |
| 普通 閉じた | |
誘電材料：金属化されたフィルム（ポリプロピレン、ポリエステル）
アルミニウムケース、サイドボード2mm、カバー、ベース3mm。リクエストに応じてライブまたはデッドケース。
端子材料：銅
断熱オイル：DCコンデンサ向けの菜種油（PCB、環境に優しい、非毒性生分解性）
取り付け位置：コンデンサの重量を適切にサポートした垂直または水平。

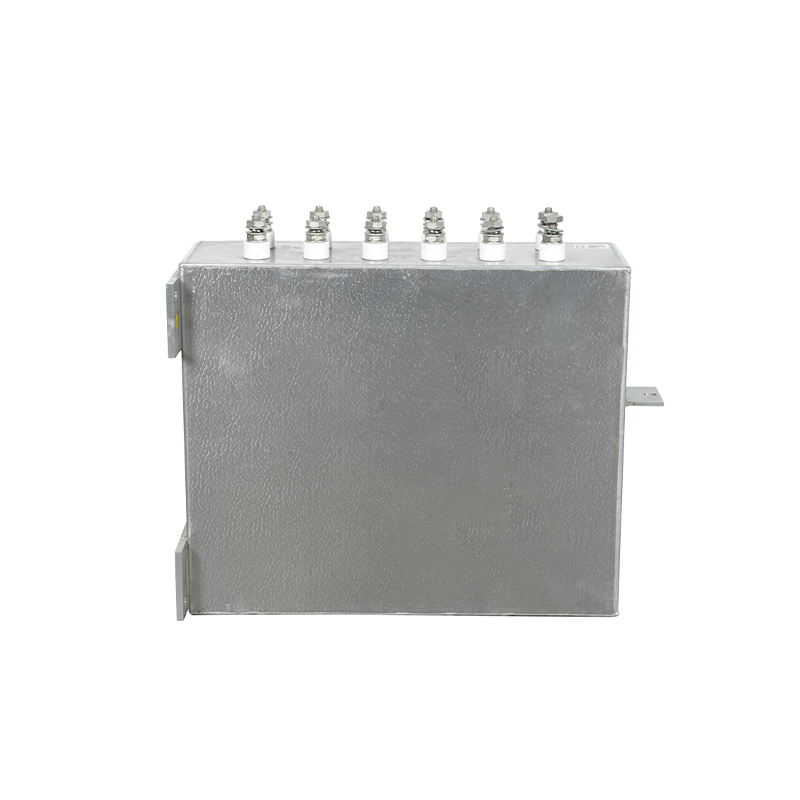

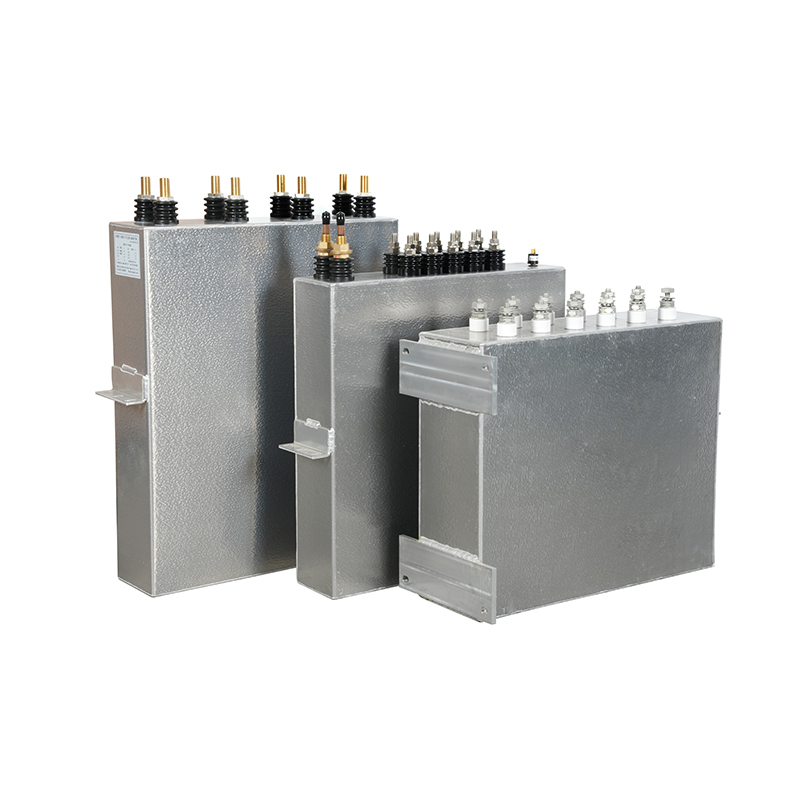

Antai Metalized Film DCフィルターコンデンサは、電源アプリケーションに信頼性が高く効率的なフィルタリングを提供するように設計されており、厳しい動作条件に耐えるように設計されており、当社のコンデンサは良好な振動と衝撃耐性を提供します。
これらのコンデンサは、DCサプライで使用するために設計されており、ネットワークを瞬間的な電圧スパイクやサージから保護し、ACリップルを除外することを目的としています。
DCシリーズコンデンサは、DC回路用に特別に設計されています。コンデンサの損失は低く、元素は自己治癒金属化ポリプロピレン膜によって作られています。コンデンサは、優れた動作電流と寿命を持っています。
過電圧と過電流：
長期的な過電圧：24時間以内に4時間未満で1.1un未満
長期過電流：1.3インチ未満（高調波電流を含む）
短期過電流：1分未満で1.5インチ未満
追加の考慮事項
貯蔵条件：使用していない場合、コンデンサは、温度範囲が-40°Cから85°C（40°F〜185°F）の乾燥した清潔な環境に保管する必要があります。
Antaiは、以下を含む特定の顧客要件を満たすためのカスタマイズ可能なソリューションを提供しています。
カスタム容量値
電圧評価
ケースの寸法
端子構成
