技術データ：
| 基準 | GB/ T 3984.1-2004/ ICE 60110-1：1998/ ISO9001 |
| 出力 | 最大14,000 kvar |
| 電圧 | 最大8,000ボルトAC |
| 頻度 | 最大100kHz |
| タッピング | タップ /未開発 |
| 段階 | 単相 |
| 冷却 | 水冷 /空気冷却 |
| 取り付け | 水平 /垂直 |
| ケーシング | アルミニウム /ステンレス鋼 |
| ケースデザイン | 隔離（死んだ） /ライブケース |
| 保護 | p レスチャースイッチ |
| 周囲の気温 | -20/ 50℃ |
| 静電容量耐性 | -5/ 10％ |
| 水流 | 6L/min |
| マックス。入口水温 | 30 ℃ |
| マックス。出口の水温 | 45 ℃ |

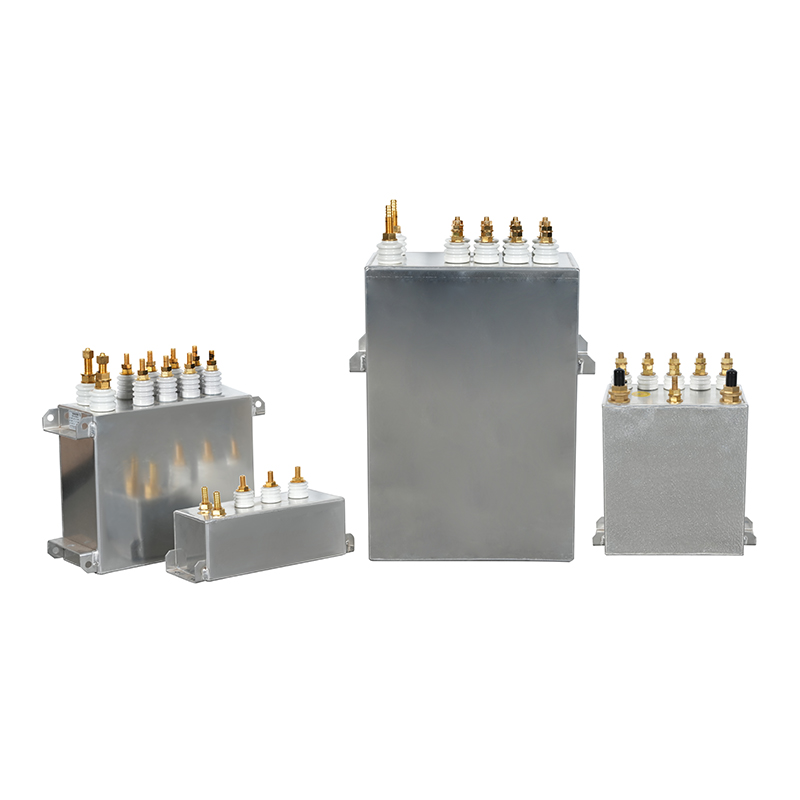

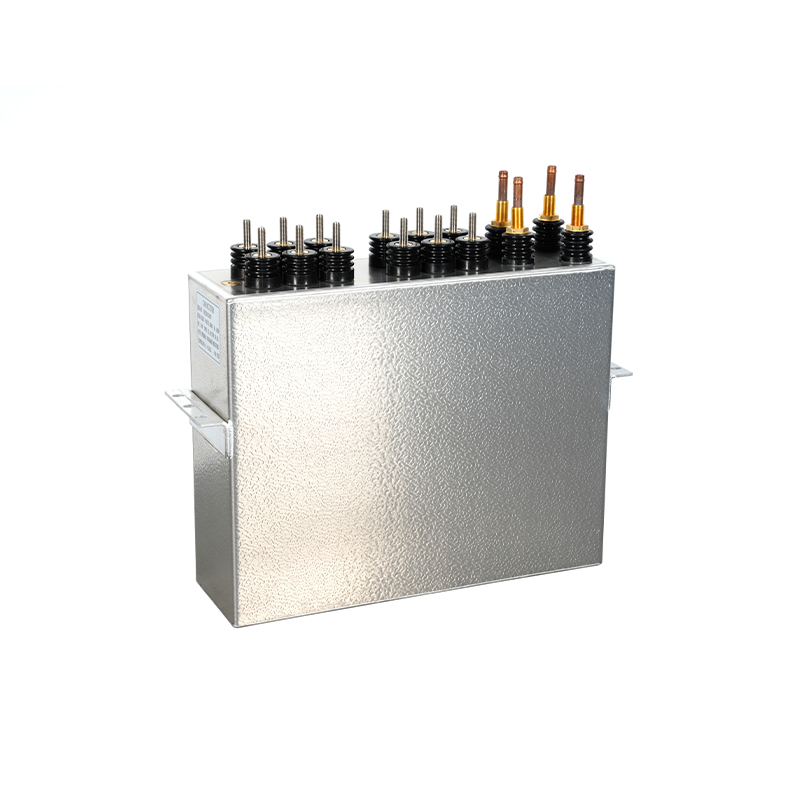

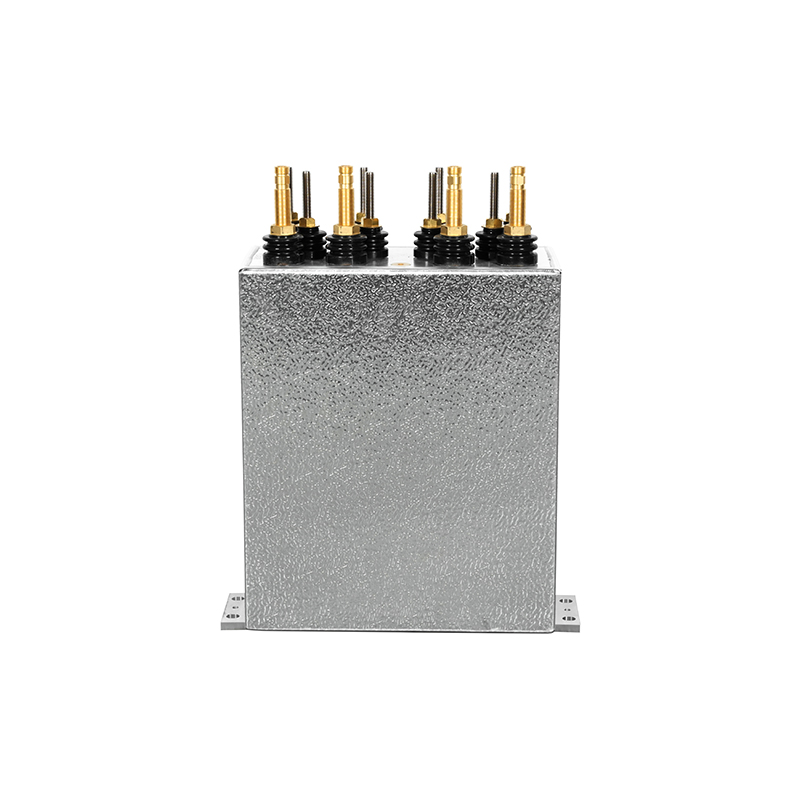

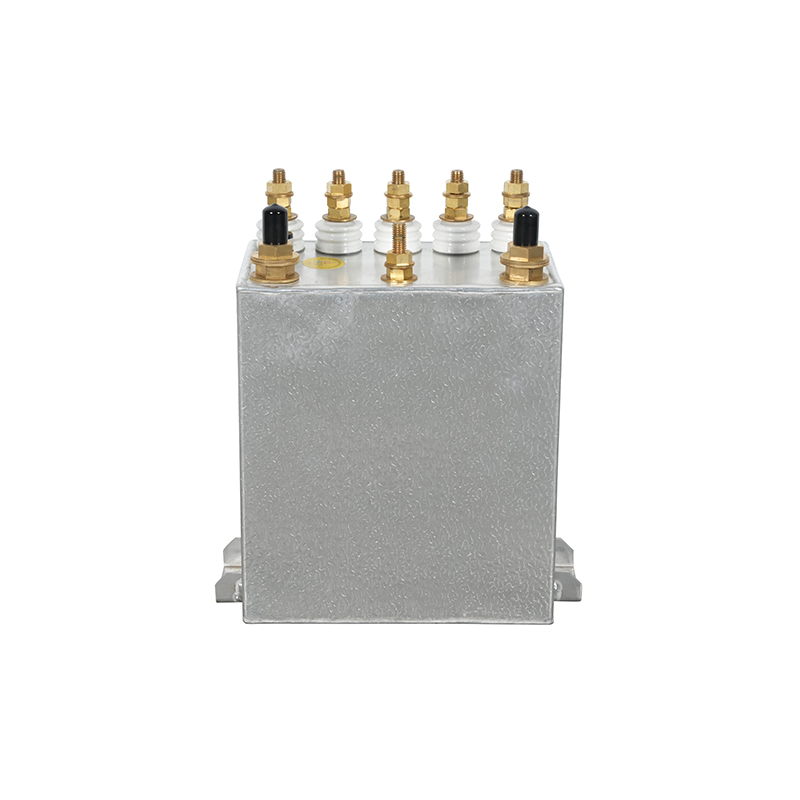

Antai Powerコンデンサは、誘導融解炉と誘導加熱装置で広く使用されており、誘導炉やヒーターでの使用の力率を改善するためです。顧客のニーズに応じてカスタマイズできます。

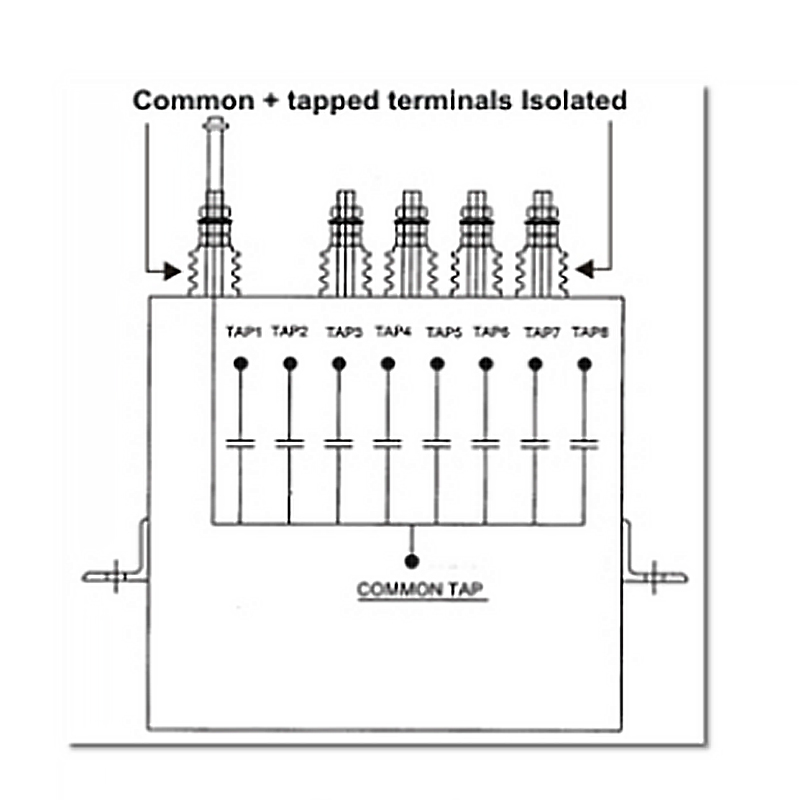

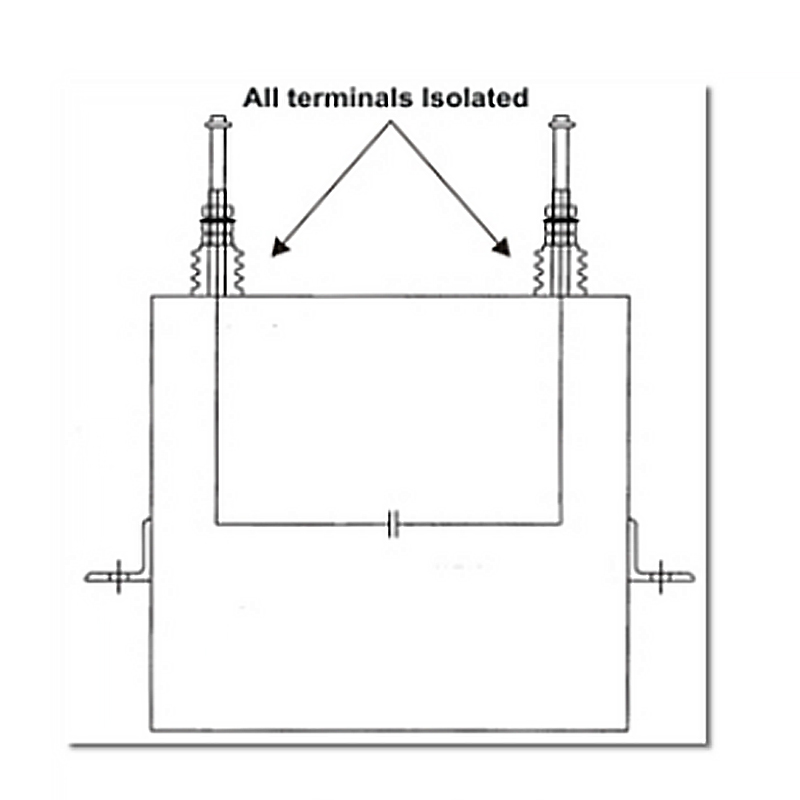

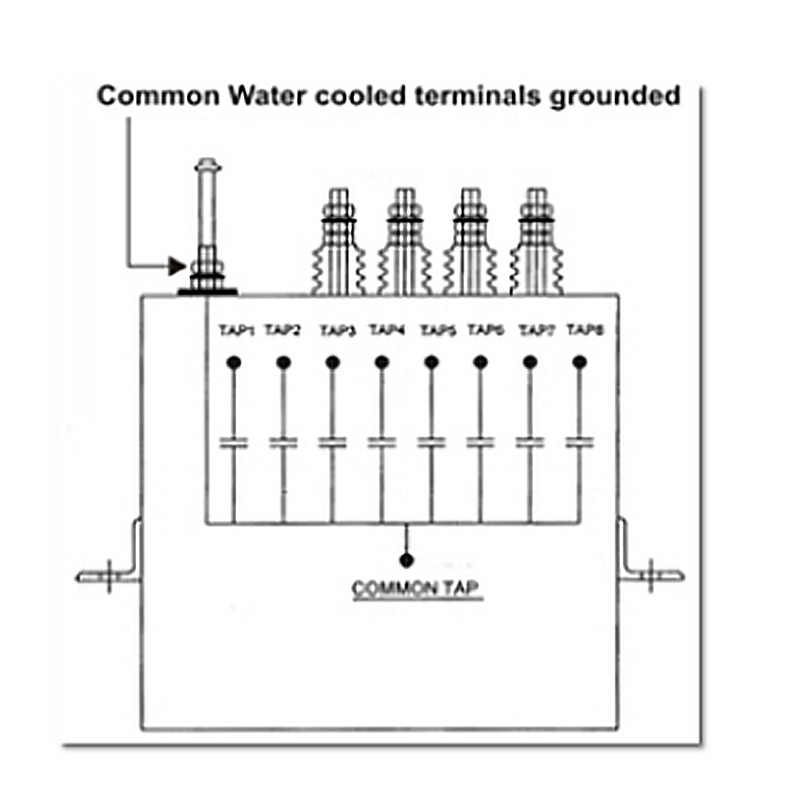

| 構成1 | 構成2 | 構成3 |
製造では、高純度アルミニウム箔（電極）でインターリーブしたポリプロピレン膜（誘電性）で水冷誘導加熱と融解コンデンサを融解します。これらの翼は、はんだ付けと電気接続のために、平らになり、パックに組み立てられました。アセンブリ全体は非常に高いレベルの真空の対象となり、その下では非PCB電気グレードの絶縁油で含浸が行われます。コンデンサには、冷却水の流れを促進するために、高い熱伝導率銅管が提供されます。効果的な熱散逸は、望ましいコンデンサの動作温度と平均余命を達成するために不可欠です。
すべてのコンデンサは、派遣する前に何度もテストされました。
シーリングテスト：漏れなし
冷却パイプのシーリング：漏れなし
2つの端子間の電圧テスト：4倍の定格電圧を10秒間10秒、2回の定格電圧で10秒間ACでAC
端子とシェル間の電圧テスト：2.5倍の定格電圧、最小電圧2kVのACで1分間。
静電容量テスト：-5-10％
コンデンサの損失角の接線（20°）：20℃で0.0008未満の損失接線タンδ。
通常の閉じた。
